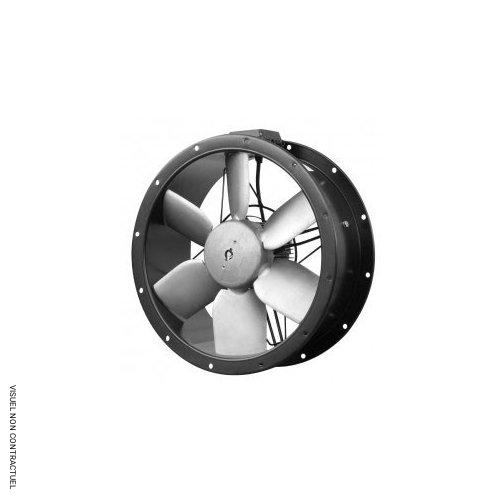

Ventilateur extracteur d'air industriel helicoide tubulaire TCBT/6-800/H - Triphase 6 poles - S&P

Ventilateur extracteur d'air industriel hélicoïde tubulaire TCBT/6-800/H - Triphasé 6 pôles - S&P

Le ventilateur extracteur d’air industriel hélicoïde tubulaire TCBT/6-800/H triphasé 6 pôles est destiné aux installations de ventilation où la maîtrise des pertes de charge reste attendue, tout en conservant une vitesse de rotation plus basse.

Cette configuration répond aux besoins des environnements professionnels recherchant un fonctionnement stable, régulier et adapté aux réseaux aérauliques structurés.

Ventilateur hélicoïde tubulaire grand diamètre pour réseaux canalisés

Ce modèle repose sur une conception orientée vers la gestion de la pression statique, adaptée aux réseaux comportant gaines, coudes et accessoires de ventilation. Malgré son diamètre important, le ventilateur conserve un encombrement maîtrisé, facilitant son intégration dans les installations existantes. La boîte à bornes positionnée sur la virole simplifie le raccordement électrique et réduit le temps d’intervention lors de la mise en place.

Domaines d’utilisation en environnement industriel et collectif

Le TCBT/6-800/H est utilisé pour la ventilation générale des locaux industriels et commerciaux équipés de réseaux canalisés. Il peut également être installé dans les systèmes de ventilation de parkings, certains process industriels ou des bâtiments agricoles lorsque le réseau impose une pression renforcée avec un débit d’air maîtrisé.

Conception robuste et protection durable

L’hélice et le moyeu sont fabriqués en aluminium injecté non peint, assurant une bonne résistance mécanique dans le temps.

La virole et le support moteur bénéficient d’un traitement par cataphorèse complété par une peinture polyester noire, afin de limiter l’impact de l’humidité et des environnements industriels exigeants.

Moteur triphasé 6 pôles et adaptation du fonctionnement

Ce ventilateur est équipé d’un moteur à rotor intérieur avec un indice de protection IP55 et une classe d’isolation F. Le fonctionnement reste fiable sur une plage de température comprise entre -40°C et +40°C. Les versions triphasées acceptent une variation de vitesse par convertisseur de fréquence, permettant d’ajuster le débit d’air selon les contraintes du réseau et les besoins d’exploitation.

Données techniques essentielles

• Type : ventilateur hélicoïde tubulaire industriel.
• Alimentation : triphasée 230/400V – 50Hz ou 400V – 50Hz.
• Motorisation : 6 pôles.
• Orientation aéraulique : hélice orientée pression (version H).
• Sens de l’air : hélice vers moteur (sens B).
• Raccordement : boîte à bornes fixée sur la virole.
