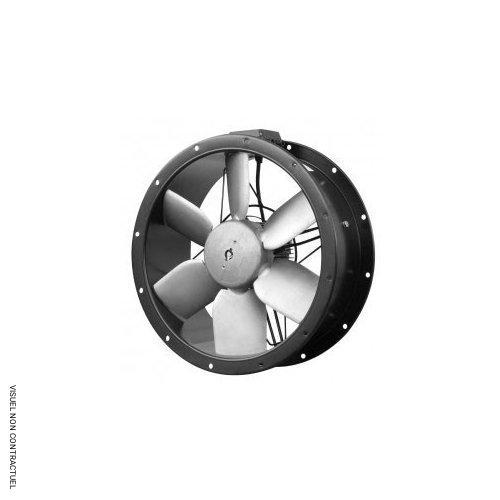

Ventilateur extracteur d'air industriel helicoide tubulaire TCBB/6-400/H - Monophase 6 poles - S&P

Ventilateur extracteur d'air industriel hélicoïde tubulaire TCBB/6-400/H - Monophasé 6 pôles - S&P

Le ventilateur extracteur d’air industriel hélicoïde tubulaire TCBB/6-400/H est conçu pour les installations professionnelles recherchant une circulation d’air régulière avec un fonctionnement plus modéré en vitesse.

Cette configuration répond aux contraintes des sites techniques où la stabilité du flux d’air et le confort d’exploitation occupent une place centrale.

Version H avec angle de pâle ouvert

La lettre H identifie une version dotée d’un angle de pâle important. Cette géométrie favorise un déplacement d’air élevé, adaptée aux locaux nécessitant un renouvellement d’air conséquent.

Les versions L, quant à elles, disposent d’un angle de pâle plus réduit, orienté vers d’autres équilibres entre débit et pression. Cette distinction permet un choix précis selon la configuration du réseau aéraulique.

Installation directe dans les conduits circulaires

La conception hélicoïde tubulaire du TCBB/6-400/H permet une intégration simple dans les réseaux de ventilation circulaires. La boîte à bornes installée sur la virole offre un accès rapide pour le raccordement électrique et réduit le temps de mise en service. La gamme TCBB propose une large plage de performances avec des débits pouvant atteindre 42 490 m³/h.

Applications en milieux industriels et techniques

Ce ventilateur est destiné à la ventilation générale des bâtiments industriels et commerciaux. Il est également utilisé pour l’insufflation d’air dans les parkings, la ventilation des bâtiments d’élevage, des serres agricoles ainsi que pour différents process industriels nécessitant un renouvellement d’air constant.

Matériaux robustes et finitions protectrices

L’hélice et le moyeu sont fabriqués en aluminium injecté non peint, assurant une bonne résistance mécanique sur la durée. La virole et le support moteur bénéficient d’un traitement par cataphorèse, complété par une peinture polyester noire, afin de limiter l’exposition à la corrosion dans les environnements techniques.

Alimentation électrique et orientation du flux

La version TCBB fonctionne en monophasé 230V – 50 Hz avec condensateur intégré dans la boîte à bornes, facilitant le raccordement électrique. Le sens de l’air standard est orienté de l’hélice vers le moteur, correspondant au sens B, configuration utilisée en extraction comme en insufflation.

• Ventilateur hélicoïde tubulaire pour usage industriel.
• Moteur 6 pôles pour rotation plus lente.
• Version H avec angle de pâle important.
• Boîte à bornes intégrée sur la virole.
• Hélice et moyeu en aluminium injecté.
• Protection anticorrosion par cataphorèse.
