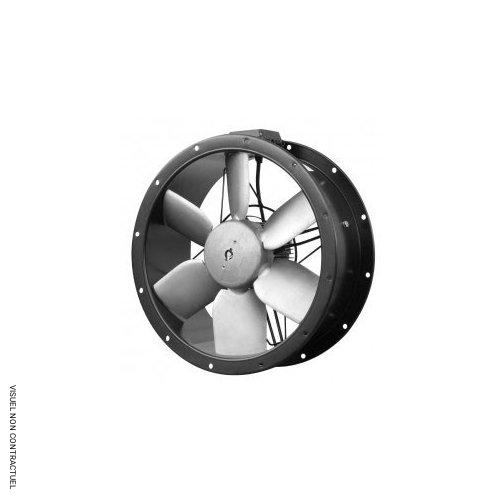

Ventilateur extracteur d'air industriel hélicoïde tubulaire TCBT/6-710/H - Triphasé 6 pôles - S&P
Le ventilateur extracteur d’air industriel hélicoïde tubulaire TCBT/6-710/H triphasé 6 pôles est conçu pour les installations de ventilation nécessitant une bonne tenue face aux pertes de charge tout en conservant une vitesse de rotation modérée.
Cette configuration répond aux attentes des environnements professionnels recherchant stabilité de fonctionnement et régularité du débit.
Ventilateur hélicoïde tubulaire grand diamètre orienté réseaux canalisés
Ce modèle repose sur une conception orientée vers la gestion de la pression statique, adaptée aux réseaux aérauliques comportant gaines, coudes ou accessoires. Malgré son diamètre important, le ventilateur conserve une structure compacte facilitant son intégration.
La boîte à bornes positionnée sur la virole simplifie le raccordement électrique et limite le temps d’intervention lors de l’installation.
Applications en ventilation industrielle et collective
Le TCBT/6-710/H est utilisé pour la ventilation générale des locaux industriels et commerciaux équipés de réseaux structurés. Il peut également être intégré dans des systèmes de ventilation de parkings, dans des process industriels ou dans des bâtiments agricoles lorsque le réseau impose une pression renforcée avec un fonctionnement plus lent et régulier.
Fabrication robuste et protection durable
L’hélice et le moyeu sont fabriqués en aluminium injecté non peint, garantissant une bonne résistance mécanique dans le temps.
La virole et le support moteur bénéficient d’un traitement anticorrosion par cataphorèse complété par une peinture polyester noire, limitant l’impact de l’humidité et des environnements industriels exigeants.
Moteur triphasé 6 pôles et adaptation du fonctionnement
Ce ventilateur est équipé d’un moteur à rotor intérieur avec un indice de protection IP55 et une classe d’isolation F. Le fonctionnement reste stable sur une plage de température comprise entre -40°C et +40°C. Les modèles triphasés acceptent une variation de vitesse par convertisseur de fréquence, permettant d’ajuster le débit d’air selon les contraintes du réseau.
Informations techniques à retenir
- Type : ventilateur hélicoïde tubulaire industriel.
- Alimentation : triphasée 230/400V – 50Hz ou 400V – 50Hz.
- Motorisation : 6 pôles.
- Orientation aéraulique : hélice orientée pression (version H).
- Sens de l’air : hélice vers moteur (sens B).
- Raccordement : boîte à bornes fixée sur la virole.
Caractéristiques techniques pour ventilateur extracteur d'air industriel hélicoïde tubulaire TCBT/6-710/H - Triphasé 6 pôles - S&P
Caractéristiques techniques
400 V : 3,1 A
Informations complémentaires
