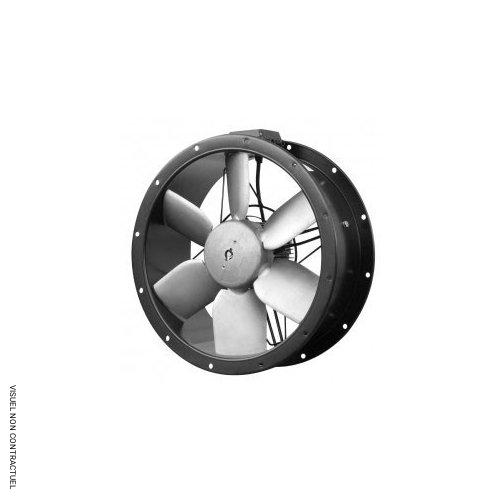

Ventilateur extracteur d'air industriel hélicoïde tubulaire TCBT/4-800/K - Triphasé 4 pôles - S&P
Le ventilateur extracteur d’air industriel hélicoïde tubulaire TCBT/4-800/K triphasé 4 pôles est destiné aux installations de ventilation nécessitant une capacité élevée à gérer les pertes de charge tout en maintenant un fonctionnement stable.
Ce modèle s’adresse aux environnements professionnels où le réseau aéraulique impose des contraintes techniques importantes.
Ventilateur hélicoïde tubulaire grand diamètre orienté pression
Conçu pour les réseaux plus exigeants, ce ventilateur hélicoïde tubulaire bénéficie d’une géométrie d’hélice optimisée pour la pression.
Malgré son diamètre conséquent, la conception reste compacte, ce qui facilite son intégration dans les installations industrielles. La boîte à bornes positionnée sur la virole simplifie le raccordement électrique et limite le temps d’intervention lors de la pose.
Applications adaptées aux réseaux contraignants
Le modèle TCBT/4-800/K est utilisé pour la ventilation générale des bâtiments industriels et commerciaux équipés de réseaux canalisés. Il trouve également sa place dans les process industriels, les systèmes de ventilation intégrant filtres, silencieux ou accessoires aérauliques, ainsi que dans les installations où une pression statique renforcée reste attendue.
Conception robuste et protection anticorrosion
L’hélice et le moyeu sont réalisés en aluminium injecté non peint, offrant une bonne résistance mécanique sur la durée.
La virole et le support moteur reçoivent un traitement par cataphorèse complété par une peinture polyester noire, limitant l’impact de l’humidité et des ambiances industrielles contraignantes.
Moteur triphasé et fonctionnement régulé
Ce ventilateur est équipé d’un moteur triphasé 4 pôles à rotor intérieur, avec un indice de protection IP55 et une classe d’isolation F. Le fonctionnement est assuré sur une plage de température comprise entre -40°C et +40°C. La compatibilité avec un convertisseur de fréquence permet d’ajuster le débit d’air selon les contraintes du réseau et les besoins d’exploitation.
Données techniques essentielles
- Type : ventilateur hélicoïde tubulaire industriel.
- Alimentation : triphasée 230/400V – 50Hz ou 400V – 50Hz.
- Motorisation : 4 pôles.
- Orientation aéraulique : hélice optimisée pression (version K).
- Sens de l’air : hélice vers moteur (sens B).
- Raccordement : boîte à bornes fixée sur la virole.
