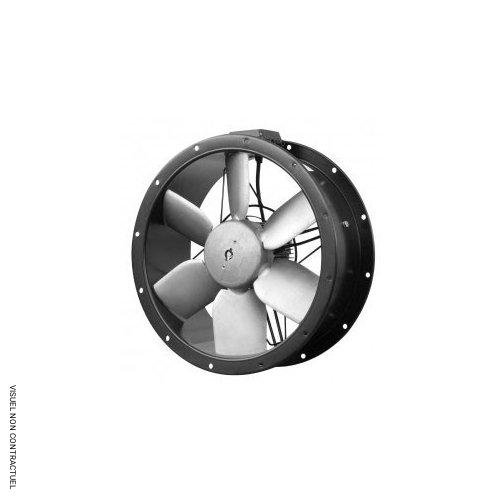

Ventilateur extracteur d'air industriel hélicoïde tubulaire TCBB/4-560/H - Monophasé 4 pôles - S&P

Le ventilateur extracteur d’air industriel hélicoïde tubulaire TCBB/4-560/H est destiné aux installations professionnelles nécessitant une circulation d’air soutenue dans des volumes importants. Sa conception permet un fonctionnement stable et une intégration cohérente dans les réseaux de ventilation utilisés en milieu industriel ou agricole.

Ventilateur hélicoïde tubulaire pour forts débits d’air

Le modèle TCBB/4-560/H repose sur une architecture tubulaire adaptée aux conduits circulaires de grand diamètre. Son gabarit facilite l’installation dans les réseaux aérauliques existants. La boîte à bornes fixée sur la virole assure un accès direct lors du raccordement électrique, ce qui simplifie la mise en œuvre sur site. Cette gamme propose des performances élevées avec des débits pouvant atteindre 42 490 m³/h.

Différence entre versions H et L

La lettre H présente dans la référence TCBB/4-560/H indique un angle de pâle important. Cette configuration favorise un débit d’air plus élevé, adaptée aux installations nécessitant un volume d’air conséquent. À l’inverse, les versions identifiées par la lettre L disposent d’un angle de pâle plus faible, orienté vers d’autres équilibres entre débit et pression. Ce repérage facilite le choix du modèle selon les contraintes du projet.

Domaines d’application professionnels

Ce ventilateur hélicoïde tubulaire est utilisé pour la ventilation générale des bâtiments industriels et commerciaux. Il convient également à l’insufflation d’air dans les parkings, à la ventilation des bâtiments d’élevage et des serres agricoles, ainsi qu’aux besoins rencontrés dans différents process industriels.

Matériaux et protection contre les agressions extérieures

L’hélice et le moyeu sont conçus en aluminium injecté non peint, offrant une bonne résistance mécanique dans le temps. La virole ainsi que le support moteur bénéficient d’un traitement anticorrosion par cataphorèse, complété par une peinture polyester noire, afin de garantir une tenue durable en environnement technique.

Données électriques et sens de fonctionnement

La version TCBB fonctionne en monophasé 230V – 50 Hz avec condensateur intégré dans la boîte à bornes, facilitant la mise en service. Le sens de l’air standard est orienté de l’hélice vers le moteur, correspondant au sens B, configuration utilisée aussi bien en extraction qu’en insufflation.

• Ventilateur hélicoïde tubulaire industriel.
• Version H avec angle de pâle important.
• Boîte à bornes intégrée sur la virole.
• Hélice et moyeu en aluminium injecté.
• Traitement anticorrosion par cataphorèse.
• Alimentation monophasée 230V – 50 Hz.
