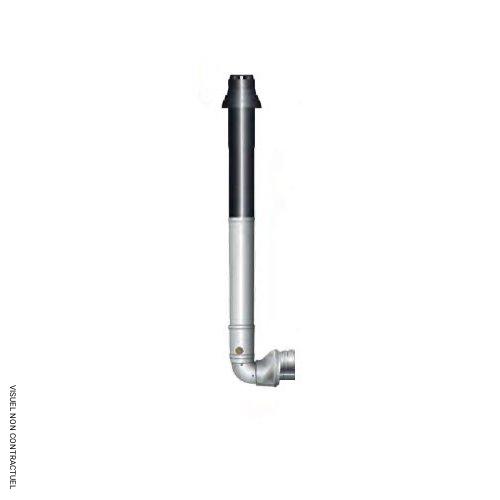

Kit ventouse toiture - Ø 80 mm - SEET
Le kit ventouse toiture permet l’aspiration de l’air et l’évacuation des fumées directement vers l’extérieur du local. Conçu pour une installation en toiture, il assure une évacuation étanche et maîtrisée dès la sortie de l’appareil, tout en garantissant une admission d’air adaptée aux contraintes d’exploitation.
Le terminal ventouse concentrique associe un conduit intérieur Ø 80 mm en aluminium et un conduit extérieur Ø 125 mm en métal. Le récupérateur de condensats concentrique protège l’installation contre les écoulements indésirables, tandis que le coude concentrique à 90° facilite l’orientation du réseau. L’adaptateur coaxial bi-tubes permet le raccordement de 2 conduits Ø 80 mm vers un ensemble Ø 80/125 mm.
- Terminal concentrique : Ø 80 mm alu / Ø 125 mm métal.
- Récupérateur condensats : concentrique Ø 80/125 mm.
- Coude : concentrique 90° Ø 80/125 mm.
- Adaptateur : 2 x Ø 80 mm vers 1 x Ø 80/125 mm.
La sortie de ventouse peut être rallongée ou déportée à l’aide d’accessoires compatibles. Le cumul des pertes de charge liées à l’aspiration et à l’évacuation des fumées doit rester compatible avec la pression statique disponible. Les valeurs de PDC indiquées correspondent aux accessoires d’origine.
Caractéristiques techniques pour kit ventouse toiture - Ø 80 mm - SEET
| Modèle | 25 | 35 | 45 | 60 |
|---|---|---|---|---|
| Diamètre fumées | Ø 80 mm | Ø 80 mm | Ø 80 mm | Ø 80 mm |
| Débit massique fumées à 8 % O² | 49 Kg/h | 68 Kg/h | 86 Kg/h | 113 Kg/h |
| Pression disponible air / fumées | 120 Pa | 200 Pa | 250 Pa | 350 Pa |
| Perte de charge du Kit C12 | 30 Pa | 50 Pa | 80 Pa | 135 Pa |
| PDC longueur droite 1 mètres supplémentaire | 2 Pa | 4 Pa | 7 Pa | 12 Pa |
| PDC longueur concentrique 1 mètre | 4 Pa | 6 Pa | 9 Pa | 15 Pa |
| PDC d'un coude 90° supplémentaire | 8 Pa | 15 Pa | 25 Pa | 40 Pa |
| PDC d'un coude concentrique 90° supplémentaire | 10 Pa | 18 Pa | 33 Pa | 50 Pa |
