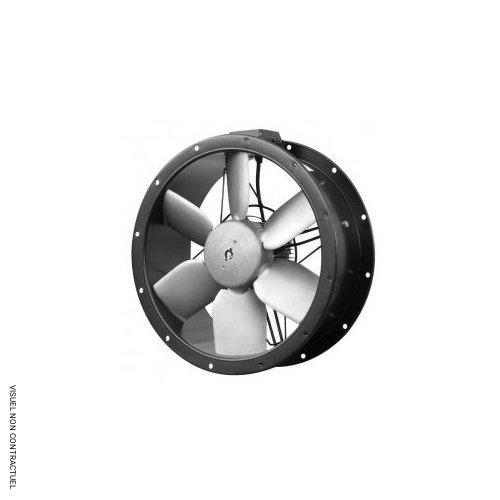

Ventilateur extracteur d'air industriel hélicoïde tubulaire TCBT/4-710/H - Triphasé 4 pôles - S&P
Le ventilateur extracteur d’air industriel hélicoïde tubulaire TCBT/4-710/H triphasé 4 pôles est destiné aux installations de ventilation de forte capacité nécessitant un matériel robuste, simple à raccorder et capable d’assurer un débit d’air constant.
Ventilateur tubulaire grand diamètre et intégration maîtrisée
Ce modèle conserve un format compact malgré son diamètre important, ce qui facilite son implantation dans les réseaux de ventilation existants.
La boîte à bornes installée sur la virole permet un raccordement électrique direct et limite le temps d’intervention lors de la mise en place ou des opérations de maintenance.
Usages adaptés aux installations industrielles et collectives
Le ventilateur TCBT/4-710/H est utilisé pour la ventilation générale des bâtiments industriels et des locaux commerciaux. Il convient également à l’insufflation d’air dans les parkings, à la ventilation des bâtiments d’élevage et des serres agricoles, ainsi qu’aux process industriels nécessitant un renouvellement d’air fiable et régulier.
Structure résistante et protection durable contre la corrosion
L’hélice et le moyeu sont fabriqués en aluminium injecté non peint, offrant une bonne résistance aux contraintes mécaniques. La virole et le support moteur bénéficient d’un traitement anticorrosion par cataphorèse complété par une peinture polyester noire, afin de préserver les composants dans des ambiances exposées à l’humidité ou aux poussières.
Moteur triphasé à rotor intérieur et fonctionnement modulable
Ce ventilateur est équipé d’un moteur à rotor intérieur avec un indice de protection IP55 et une classe d’isolation F.
Il fonctionne sur une plage de température comprise entre -40°C et +40°C. Les versions triphasées autorisent une variation de vitesse par convertisseur de fréquence, permettant d’ajuster précisément le débit d’air selon les besoins du site.
Informations techniques à retenir
- Type d’équipement : ventilateur hélicoïde tubulaire industriel.
- Alimentation électrique : triphasée 230/400V – 50Hz ou 400V – 50Hz.
- Motorisation : 4 pôles.
- Sens de circulation de l’air : hélice vers moteur (sens B).
- Raccordement : boîte à bornes fixée sur la virole.
Caractéristiques techniques pour ventilateur extracteur d'air industriel hélicoïde tubulaire TCBT/4-710/H - Triphasé 4 pôles - S&P
Caractéristiques techniques
400 V : 6,1 A
