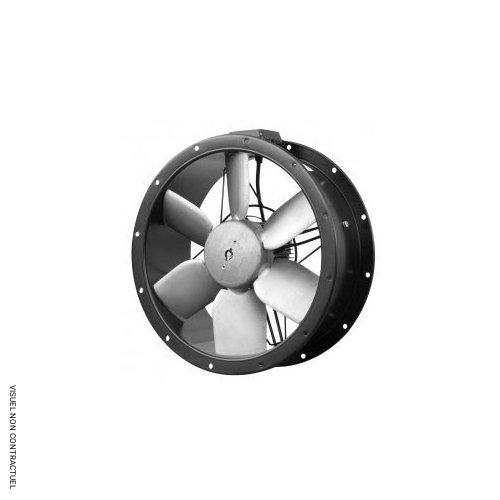

Ventilateur extracteur d'air industriel helicoide tubulaire TCBB/6-500/H - Monophase 6 poles - S&P

Ventilateur extracteur d'air industriel hélicoïde tubulaire TCBB/6-500/H - Monophasé 6 pôles - S&P

Le ventilateur extracteur d’air industriel hélicoïde tubulaire TCBB/6-500/H est pensé pour les installations professionnelles où la gestion des flux d’air doit rester constante, même sur de longues périodes de fonctionnement.

Cette version répond aux contraintes des bâtiments techniques nécessitant un débit important tout en conservant une vitesse de rotation maîtrisée.

Version H dédiée aux volumes d’air élevés

La lettre H intégrée à la désignation correspond à un angle de pâle important. Cette géométrie favorise un déplacement d’air conséquent, adapté aux locaux nécessitant un renouvellement d’air soutenu.

Les versions L, équipées d’un angle de pâle plus faible, répondent à d’autres équilibres de fonctionnement. Cette distinction permet d’orienter le choix du ventilateur selon les besoins réels du réseau aéraulique.

Installation facilitée dans les réseaux circulaires

La conception hélicoïde tubulaire du TCBB/6-500/H permet une intégration directe dans les conduits circulaires de ventilation. La boîte à bornes fixée sur la virole améliore l’accessibilité lors du raccordement électrique et réduit le temps de pose.

La gamme TCBB couvre une plage de performances étendue avec des débits pouvant atteindre 42 490 m³/h, répondant aux installations de grande capacité.

Domaines d’utilisation professionnels

Ce ventilateur est utilisé pour la ventilation générale des bâtiments industriels et commerciaux. Il s’intègre également dans les systèmes d’insufflation d’air pour parkings, la ventilation des bâtiments d’élevage, des serres agricoles, ainsi que dans divers process industriels nécessitant un apport ou une extraction d’air continue.

Matériaux sélectionnés et protection de surface

L’hélice et le moyeu sont conçus en aluminium injecté non peint, assurant une bonne tenue mécanique sur la durée. La virole et le support moteur bénéficient d’un traitement par cataphorèse, associé à une peinture polyester noire, afin de limiter les effets liés à la corrosion dans les environnements techniques.

Caractéristiques électriques et sens du flux

La version TCBB fonctionne en monophasé 230V – 50 Hz avec condensateur intégré dans la boîte à bornes, facilitant la mise en service. Le sens de l’air standard est orienté de l’hélice vers le moteur, correspondant au sens B, configuration utilisée aussi bien en extraction qu’en insufflation.

• Ventilateur hélicoïde tubulaire pour applications industrielles.
• Moteur 6 pôles pour vitesse de rotation réduite.
• Version H avec angle de pâle important.
• Boîte à bornes positionnée sur la virole.
• Hélice et moyeu en aluminium injecté.
• Traitement anticorrosion par cataphorèse.
