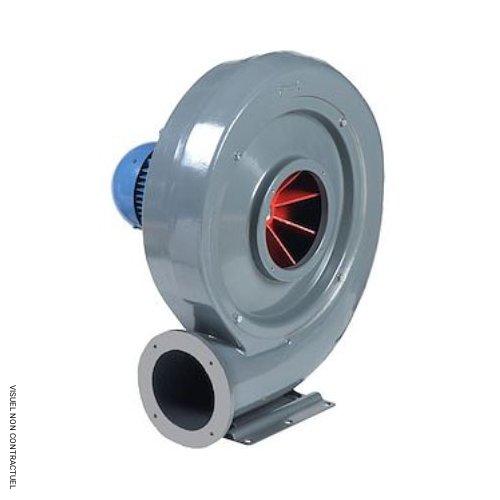

Ventilateur centrifuge triphasé moyenne pression CBT 60 N - S&P

Le ventilateur ou extracteur d'air centrifuge triphasé moyenne pression CBT 60 N est destiné aux installations industrielles soumises à des contraintes thermiques et mécaniques soutenues.

Ce matériel permet le transfert d’air chaud, de gaz ou de matières dans des réseaux aérauliques nécessitant une pression élevée et une stabilité de fonctionnement en continu. Sa conception favorise une intégration efficace dans des environnements techniques exigeants.

Ventilateur centrifuge triphasé adapté aux flux d’air à haute température

Le modèle CBT 60 N accepte un flux d’air pouvant atteindre 120°C en continu, ce qui répond aux besoins des process industriels exposés à des températures importantes. La capacité à fournir une pression statique jusqu’à 3 500 Pa assure un rendement constant, même sur des installations étendues ou fortement chargées.

Le refoulement orientable sur plusieurs positions facilite l’implantation du ventilateur dans des locaux contraints. Cette flexibilité simplifie l’agencement des conduits et limite les adaptations structurelles lors du montage.

Construction monobloc et composants conçus pour la durée

La volute en aluminium moulé d’une seule pièce reçoit une finition époxy grise adaptée aux conditions industrielles. La turbine à pales radiales en aluminium moulé, également monobloc, est montée en prise directe sur l’arbre moteur, sans système de transmission intermédiaire.

L’ensemble tournant est équilibré dynamiquement, ce qui limite les vibrations et améliore la longévité du ventilateur. Le moteur à bride B14, avec un indice de protection IP55 et une classe d’isolation F, est équipé de roulements à billes graissés à vie, réduisant les besoins de maintenance.

Domaines d’utilisation et configurations électriques disponibles

Le ventilateur centrifuge CBT 60 N est utilisé dans différents secteurs industriels, notamment pour :

• Process industriels nécessitant une gestion précise des flux d’air.
• Transport de matière par réseau aéraulique.
• Extraction de gaz d’échappement ou d’air chaud.

L’alimentation est prévue en triphasé 230/400V – 50 Hz en une vitesse ou en triphasé 400V – 50 Hz en deux vitesses. Les moteurs triphasés sont compatibles avec un variateur de fréquence, ce qui permet d’ajuster le régime de fonctionnement selon les contraintes de l’installation.

• Température de service : jusqu’à 120°C en continu.
• Pression disponible : 3 500 Pa.
• Refoulement : multi-positions.
• Structure : aluminium moulé avec protection époxy.
• Moteur : B14 – IP55 – classe F.
