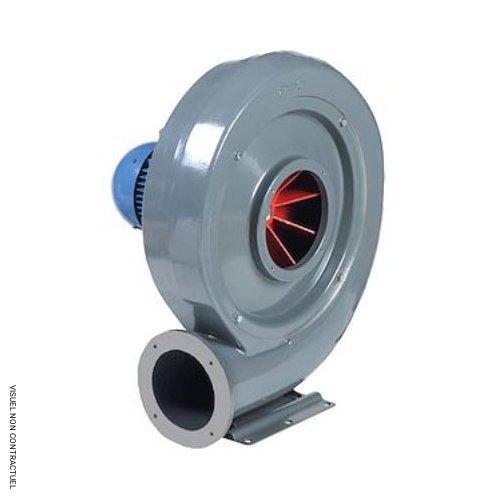

Ventilateur centrifuge moyenne pression CBB 100 N - S&P

Ventilateur centrifuge moyenne pression CBB 100 N - S&P

Le ventilateur ou extracteur d'air centrifuge moyenne pression CBB 100 N s’intègre dans des installations industrielles où la circulation d’air chaud et de gaz impose une tenue thermique élevée et une pression maîtrisée.

Ce modèle répond aux contraintes des réseaux aérauliques sollicités en continu, avec une conception pensée pour la durabilité et la stabilité de fonctionnement.

Ventilateur centrifuge dédié aux environnements techniques exigeants

Le CBB 100 N accepte un flux d’air jusqu’à 120°C en fonctionnement continu, ce qui permet une utilisation sur des installations soumises à de fortes charges thermiques. La pression disponible pouvant atteindre 3 500 Pa assure un rendement constant sur des réseaux longs ou fortement contraignants.

Le refoulement orientable sur plusieurs positions facilite l’implantation du ventilateur dans des locaux techniques aux configurations variées. Cette souplesse limite les adaptations mécaniques lors du montage et favorise une intégration rapide.

Structure mécanique en aluminium et équilibre de fonctionnement

La volute est fabriquée en aluminium moulé monobloc et recouverte d’une peinture époxy grise, assurant une bonne résistance aux sollicitations industrielles. La turbine à pales radiales en aluminium moulé est montée en liaison directe sur l’arbre moteur, sans transmission intermédiaire.

L’ensemble tournant bénéficie d’un équilibrage dynamique limitant les vibrations et l’usure prématurée. Le moteur B14, avec un indice de protection IP55 et une classe d’isolation F, intègre des roulements à billes graissés à vie, ce qui réduit les besoins d’entretien.

Usages industriels et alimentation électrique

Le ventilateur centrifuge CBB 100 N est utilisé dans différents secteurs professionnels, notamment pour :

• Process industriels nécessitant une gestion précise des flux d’air.
• Transport de matière par réseau aéraulique.
• Extraction de gaz d’échappement ou d’air chaud.

L’alimentation électrique est prévue en monophasé 230V – 50 Hz avec une seule vitesse, ce qui simplifie le raccordement sur les installations courantes.

• Température de service : jusqu’à 120°C en continu.
• Pression maximale : 3 500 Pa.
• Configuration du refoulement : multi-positions.
• Matériaux : aluminium moulé avec finition époxy.
• Moteur : B14 – IP55 – classe F.
