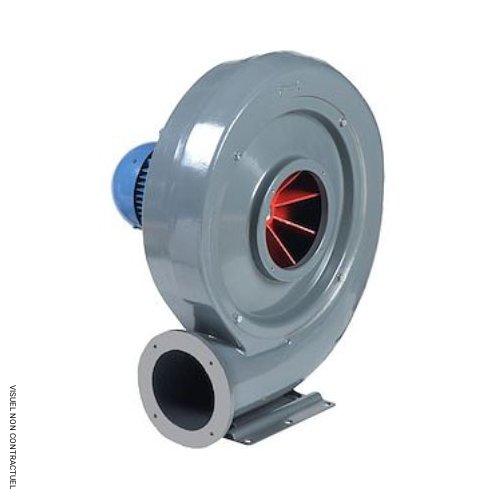

Ventilateur centrifuge triphasé moyenne pression CBT 100 N - S&P

Le ventilateur ou extracteur d'air centrifuge triphasé moyenne pression CBT 100 N est destiné aux installations industrielles nécessitant une circulation d’air stable dans des conditions thermiques élevées.

Ce modèle est adapté au transfert d’air chaud, de gaz ou de matières dans des réseaux techniques sollicités sur la durée, avec une pression disponible élevée et une conception pensée pour un usage intensif.

Ventilateur centrifuge triphasé conçu pour les environnements contraignants

Le CBT 100 N accepte un flux d’air jusqu’à 120°C en continu, ce qui répond aux exigences des installations industrielles exposées à des températures constantes. La pression pouvant atteindre 3 500 Pa permet de conserver des performances régulières sur des réseaux aérauliques longs, chargés ou complexes.

Le refoulement multi-positions offre une grande liberté d’implantation. Cette configuration facilite l’intégration dans des locaux techniques aux contraintes d’espace marquées et limite les modifications sur les conduits existants.

Fabrication en aluminium et stabilité mécanique

La volute est réalisée en aluminium moulé en une seule pièce et bénéficie d’une protection par peinture époxy grise, adaptée aux environnements industriels. La turbine à pales radiales en aluminium moulé, conçue en monobloc, est montée en accouplement direct sur l’arbre moteur, ce qui réduit les pertes mécaniques.

L’ensemble tournant est soumis à un équilibrage dynamique afin de limiter les vibrations et préserver la durée de vie des composants. Le moteur à bride B14, doté d’un indice de protection IP55 et d’une classe d’isolation F, intègre des roulements à billes graissés à vie, réduisant les besoins d’entretien.

Applications industrielles et configurations d’alimentation

Le ventilateur centrifuge CBT 100 N est utilisé dans plusieurs domaines professionnels, notamment pour :

• Process industriels nécessitant une gestion continue des flux d’air.
• Transport de matière par réseau aéraulique.
• Extraction de gaz d’échappement ou d’air chaud.

L’alimentation électrique est prévue en triphasé 230/400V – 50 Hz en une vitesse ou en triphasé 400V – 50 Hz en deux vitesses. Les moteurs triphasés sont compatibles avec un variateur de fréquence, ce qui permet un réglage précis du débit et de la pression selon les besoins de l’installation.

• Température de fonctionnement : jusqu’à 120°C en continu.
• Pression maximale disponible : 3 500 Pa.
• Orientation du refoulement : multi-positions.
• Structure : aluminium moulé avec revêtement époxy.
• Moteur : B14 – IP55 – classe F.
