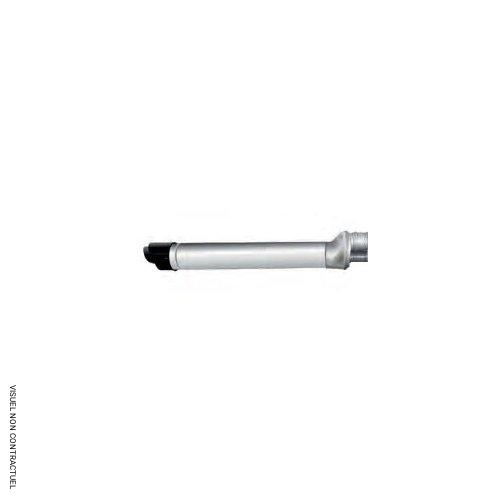

Kit ventouse façade - Ø 80 mm - SEET
Le kit ventouse façade permet une évacuation des fumées et une admission d’air maîtrisée pour les aérothermes gamme AH.
Il comprend un terminal ventouse concentrique Ø 80/125 mm ainsi que des sorties séparées bi-tubes Ø 80 mm, offrant une configuration fiable et adaptée aux installations en façade.
Le terminal associe un conduit intérieur Ø 80 mm en aluminium et un conduit extérieur Ø 125 mm en métal. L’adaptateur coaxial bi-tubes permet le raccordement de 2 x Ø 80 mm vers 1 x Ø 80/125 mm, assurant une continuité d’installation propre et efficace.
La sortie peut être rallongée ou déportée à l’aide d’accessoires compatibles. Les pertes de charge cumulées doivent rester dans la pression statique disponible. En conduit étanche à la sortie de l’appareil, il convient de cumuler les pertes de charge de l’aspiration et des fumées, en tenant compte des valeurs indiquées pour les accessoires d’origine.
- Terminal : ventouse concentrique Ø 80/125 mm.
- Sorties : bi-tubes Ø 80 mm.
- Adaptateur : 2 x Ø 80 mm vers 1 x Ø 80/125 mm.
- Configuration : rallonge et déport possibles avec accessoires.
Caractéristiques techniques pour kit ventouse façade - Ø 80 mm - SEET
| Modèle | 25 | 35 | 45 | 60 |
|---|---|---|---|---|
| Diamètre fumées | Ø 80 mm | Ø 80 mm | Ø 80 mm | Ø 80 mm |
| Débit massique fumées à 8 % O² | 49 Kg/h | 68 Kg/h | 86 Kg/h | 113 Kg/h |
| Pression disponible air / fumées | 120 Pa | 200 Pa | 250 Pa | 350 Pa |
| Perte de charge du Kit C12 | 30 Pa | 50 Pa | 80 Pa | 135 Pa |
| PDC longueur droite 1 mètres supplémentaire | 2 Pa | 4 Pa | 7 Pa | 12 Pa |
| PDC longueur concentrique 1 mètre | 4 Pa | 6 Pa | 9 Pa | 15 Pa |
| PDC d'un coude 90° supplémentaire | 8 Pa | 15 Pa | 25 Pa | 40 Pa |
| PDC d'un coude concentrique 90° supplémentaire | 10 Pa | 18 Pa | 33 Pa | 50 Pa |
