Déstratificateur caréné Kelya 63 ATEX - FRANCE AIR

Le déstratificateur caréné Kelya 63 ATEX est destiné à la redistribution de l'air chaud dans les bâtiments de grande hauteur, notamment ceux chauffés par air soufflé.

Avec un débit de 10 500 m³/h, il favorise la circulation des masses d'air pour limiter l'accumulation de chaleur sous la toiture et les pertes thermiques associées.

Adapté aux atmosphères explosives des zones 1 et 2 ATEX, cet équipement permet d'agir sur la stratification thermique tout en respectant les exigences de sécurité propres à ces environnements.

Limiter la stratification thermique dans les grands volumes

Dans les halls, ateliers, garages et locaux de stockage, la chaleur produite par les installations de chauffage à air soufflé tend à se concentrer dans les parties hautes du bâtiment. Ce phénomène de stratification entraîne des déperditions thermiques et réduit la quantité de chaleur disponible dans les zones inférieures.

Le Kelya 63 ATEX remet en circulation cet air chaud afin de favoriser sa redistribution dans le local. Cette récupération des calories contribue à diminuer les besoins énergétiques liés au chauffage.

Prévu pour une installation entre 6 et 16 m de hauteur, ce déstratificateur répond aux besoins de circulation d'air dans les espaces présentant une hauteur sous plafond importante.

Ventilation et diffusion de l'air dans quatre directions

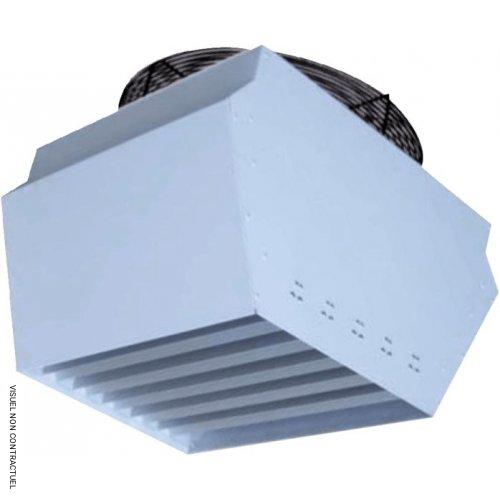

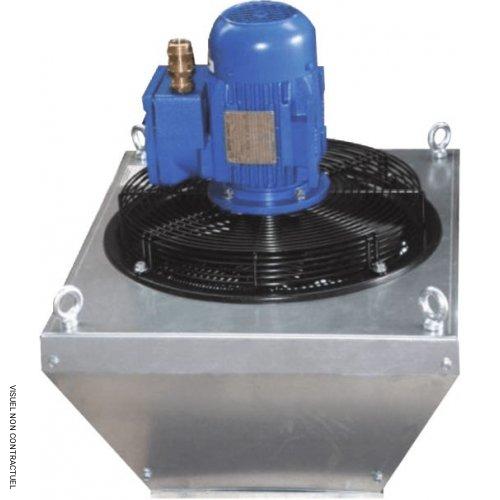

Le déstratificateur Kelya 63 ATEX possède un caisson en tôle d'acier prélaquée blanc, à l'intérieur duquel prend place un ventilateur hélicoïde. La gamme utilise des moteurs triphasés certifiés ATEX, de tension 230/400 V - 50 Hz, à 4 ou 6 pôles.

Un ensemble de 4 grilles à simple déflection orientables assure la distribution de l'air. Chaque grille permet de diriger le soufflage dans l'une des quatre directions afin d'adapter la répartition du flux à la configuration de l'espace traité.

Le montage nécessite un dispositif de suspension par câbles en acier. Ces éléments de supportage ne sont pas inclus dans la fourniture du déstratificateur.

Protection ATEX pour les atmosphères explosives

Le Kelya 63 ATEX est conçu pour fonctionner dans les environnements classés en zones 1 et 2 ATEX. Il répond à la directive européenne ATEX 2014/34/UE, applicable aux équipements destinés à être utilisés en atmosphères potentiellement explosives.

Son marquage réglementaire est CE Ex II2G Ex h IIB+H2 T4 Gb. Cette identification doit être prise en compte lors de la sélection du matériel, en fonction de la classification de la zone d'installation et des caractéristiques des gaz susceptibles d'être présents.

La gamme propose également des options pour d'autres classes de température et classifications liées aux poussières et aux gaz.

Données techniques du déstratificateur Kelya 63 ATEX

• Modèle : Kelya 63 ATEX.
• Type d'équipement : déstratificateur caréné.
• Débit d'air nominal : 10 500 m³/h.
• Hauteur de pose : 6 à 16 m.
• Alimentation : 400 V.
• Poids de l'appareil : 32 kg.
• Ventilation : hélicoïde.
• Diffusion : 4 grilles simple déflection orientables.
• Zones ATEX : 1 et 2.
• Marquage : CE Ex II2G Ex h IIB+H2 T4 Gb.
• Supportage : non fourni, câbles en acier à prévoir.

Détermination du débit et sélection du matériel

Le Kelya 63 ATEX fait partie d'une gamme comprenant trois tailles de déstratificateurs, avec des débits compris entre 3 500 et 10 500 m³/h. Les différents modèles sont prévus pour des hauteurs d'installation allant de 6 à 16 m.

Pour déterminer le débit nécessaire, le dimensionnement doit tenir compte du volume total du local. La recommandation de sélection est de 3 à 5 volumes d'air par heure. Le débit de 10 500 m³/h du Kelya 63 ATEX constitue ainsi une donnée essentielle pour évaluer son adéquation au volume à traiter.

La sélection doit également intégrer le classement de l'atmosphère explosive. Les classifications II2G IIBT4 et II2G IICT4 figurent parmi les exigences à identifier selon les zones concernées.
