Déstratificateur caréné Kelya 55 ATEX - FRANCE AIR

Le déstratificateur caréné Kelya 55 ATEX assure la circulation et la redistribution de l'air chaud dans les bâtiments de grande hauteur équipés d'un chauffage par air soufflé.

Avec un débit de 7 000 m³/h, cet appareil limite les phénomènes de stratification thermique responsables de l'accumulation de chaleur en partie haute des locaux.

Certifié pour une utilisation en atmosphère explosive, il est destiné aux installations situées en zones 1 et 2 ATEX.

Une redistribution de la chaleur dans les bâtiments de grande hauteur

Dans les halls, ateliers, garages et espaces de stockage chauffés par air soufflé, l'air chaud a tendance à s'accumuler sous la toiture. Le Kelya 55 ATEX permet de remettre cet air en circulation afin de réduire les écarts de température liés à la stratification.

Cette redistribution des calories contribue à limiter les déperditions thermiques et à réaliser des économies d'énergie sur le chauffage. Le déstratificateur est prévu pour une hauteur d'installation comprise entre 6 et 16 m, adaptée aux volumes importants.

Un équipement destiné aux atmosphères explosives ATEX

Le Kelya 55 ATEX répond aux exigences de la directive européenne ATEX 2014/34/UE. Il permet d'assurer la déstratification de l'air dans les locaux classés en zones 1 et 2, où la présence d'une atmosphère explosive impose l'utilisation de matériels adaptés.

Son marquage CE Ex II2G Ex h IIB+H2 T4 Gb précise sa classification ATEX. Le choix de l'équipement doit tenir compte des caractéristiques de l'atmosphère à traiter et des règles de l'art applicables aux installations ATEX.

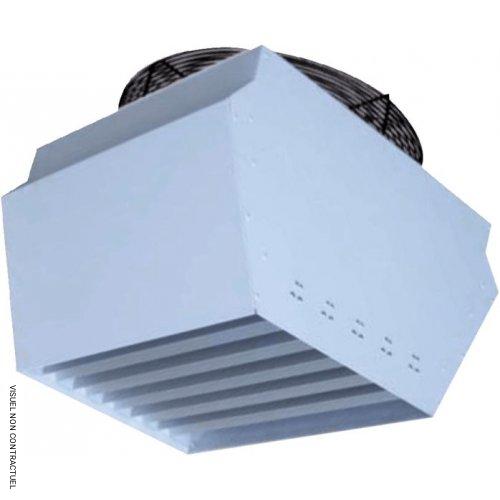

Construction du déstratificateur caréné Kelya 55 ATEX

L'appareil intègre un ventilateur hélicoïde logé dans un caisson en tôle d'acier prélaquée blanc. La ventilation est assurée par un moteur triphasé certifié ATEX. La gamme dispose de motorisations 230/400 V - 50 Hz, à 4 ou 6 pôles.

La distribution de l'air repose sur un déflecteur constitué de 4 grilles à simple déflection. Orientables dans les quatre directions, ces grilles permettent de régler l'orientation du soufflage selon les besoins du local et la disposition de l'installation.

Le supportage n'est pas fourni avec le déstratificateur. Des câbles en acier sont à prévoir pour sa suspension.

Caractéristiques techniques du Kelya 55 ATEX

• Modèle : Kelya 55 ATEX.
• Type : déstratificateur caréné à ventilateur hélicoïde.
• Débit d'air : 7 000 m³/h.
• Hauteur d'installation : 6 à 16 m.
• Alimentation électrique : 400 V.
• Poids : 26 kg.
• Zones d'utilisation : zones 1 et 2 ATEX.
• Marquage ATEX : CE Ex II2G Ex h IIB+H2 T4 Gb.

Dimensionnement et choix du déstratificateur ATEX

Le choix du débit d'air dépend du volume du bâtiment à traiter. Pour le dimensionnement de l'installation, la préconisation de sélection est comprise entre 3 et 5 volumes d'air par heure.

Le Kelya 55 ATEX appartient à une gamme de trois tailles, couvrant des débits de 3 500 à 10 500 m³/h pour des hauteurs d'installation de 6 à 16 m. Cette gamme permet de sélectionner le débit en fonction des caractéristiques du local.

La classification ATEX constitue également un critère de sélection. Les exigences II2G IIBT4 ou II2G IICT4 doivent être identifiées selon les zones concernées, puis comparées au marquage du matériel retenu.

Des options de gamme existent pour d'autres classes de température ainsi que pour différentes classifications de poussières et de gaz.
