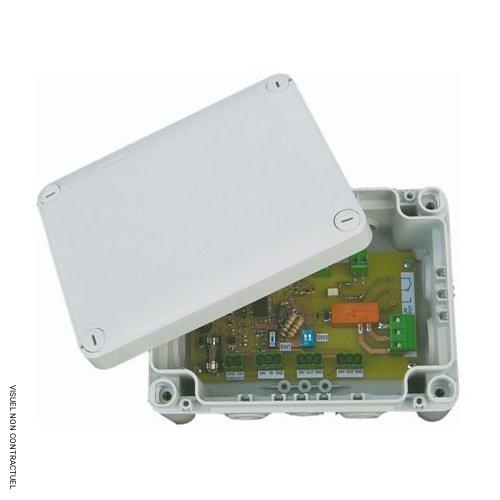

Boîtier électronique adaptateur signal BEAS - S&P
Le boîtier électronique adaptateur de signal BEAS assure la conversion de différents types de signaux afin de garantir une compatibilité optimale avec les actionneurs utilisés dans les installations de ventilation.
Cet équipement facilite l’interfaçage entre capteurs, détecteurs et systèmes de commande, tout en assurant un fonctionnement stable et cohérent.
Boîtier BEAS pour conversion de signaux analogiques et contacts secs
Le principe de fonctionnement repose sur la transformation d’un contact sec libre de potentiel, issu par exemple d’un détecteur de présence, ou d’un signal analogique provenant d’une sonde de type CO2, en un signal exploitable par l’équipement piloté. Cette conversion permet de commander efficacement un variateur de tension ou de fréquence, un registre motorisé ou encore un moteur de ventilateur.
Le BEAS est livré avec un réglage usine adapté à la majorité des configurations rencontrées. L’entrée analogique courant 0 à 20 mA, destinée notamment au raccordement d’une sonde CO2, s’effectue sur le bornier J3. Cette configuration permet aussi de transformer un contact unipolaire 0/1 en un contact bipolaire commuté, utile pour la gestion de moteurs deux vitesses commandés par détecteur de présence.
Le raccordement d’un contact libre de potentiel s’effectue sur l’entrée J7, sans action directe sur la sortie analogique. Les signaux convertis sont ensuite disponibles sous forme de sortie tension 0 à 10 V DC pour la commande de variateurs ou de registres motorisés, ainsi qu’en sortie contact repos-travail pour le pilotage de variateurs ou de moteurs multi-vitesses.
- Conversion de contact sec ou signal analogique.
- Entrée analogique 0-20 mA pour sonde CO2 sur bornier J3.
- Entrée contact libre de potentiel sur bornier J7.
- Sortie tension 0-10 V DC pour variateur ou registre motorisé.
- Sortie contact repos-travail pour moteur ou variateur multi-vitesses.
