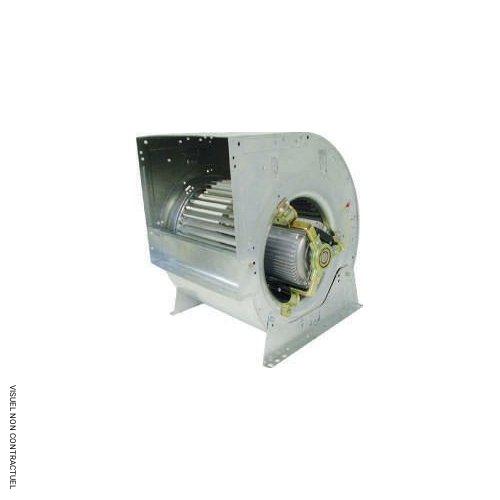

Ventilateur centrifuge basse pression triphasé CBM-10/10 1500 4PT C IP 55 - S&P
Le ventilateur ou extracteur d'air centrifuge basse pression triphasé CBM-10/10 1500 4PT C IP55 est conçu pour une intégration directe dans les équipements techniques où le silence de fonctionnement et la régulation du débit d’air sont recherchés.
Son format compact facilite l’installation dans des ensembles existants tout en assurant une circulation d’air régulière et maîtrisée.
Ventilateur compact orienté confort acoustique
Grâce à une conception peu encombrante, ce modèle s’intègre facilement dans des espaces techniques contraints. Le fonctionnement reste très silencieux, ce qui permet son utilisation dans des environnements sensibles au bruit. La variation de vitesse offre une grande souplesse de réglage, avec un débit d’air ajustable selon les besoins de l’installation.
Intégration dans les systèmes de ventilation et de climatisation
Le CBM-10/10 1500 4PT C IP55 est destiné à être incorporé dans les installations de climatisation et de traitement de l’air. Il est également utilisé dans les aérothermes, les caissons de ventilation et les hottes de cuisine, lorsque la pression demandée reste modérée et que la stabilité du flux d’air doit être conservée.
Construction métallique et turbine à action
Issu de la gamme CBM, ce ventilateur repose sur une structure en tôle d’acier galvanisée, assurant une bonne résistance mécanique dans le temps.
La conception double ouïe associée à une turbine à action en acier galvanisé permet une aspiration équilibrée. Le moteur est directement intégré à l’ensemble afin de simplifier l’implantation dans les équipements.
Moteur triphasé monté sur silentblocs
Le ventilateur est équipé d’un moteur triphasé 230/400 V – 50 Hz, à une vitesse, avec une classe d’isolation F et une configuration 6 pôles. Selon les versions, l’indice de protection est IP44 ou IP55. Le montage sur silentblocs limite la transmission des vibrations vers la structure.
Un boîtier de connexion IP20 est intégré, complété par une protection thermique à réarmement manuel réglée à 170 °C, assurant la sécurité du moteur en cas d’échauffement excessif.
- Ventilateur centrifuge basse pression triphasé double ouïe.
- Fonctionnement ultra-silencieux.
- Variation de vitesse pour réglage précis du débit.
- Structure en acier galvanisé.
- Moteur monté sur silentblocs avec protection thermique.
Caractéristiques techniques pour ventilateur centrifuge basse pression triphasé CBM-10/10 1500 4PT C IP 55 - S&P
Caractéristiques techniques
400 V : 5,8 A
Informations complémentaires
